| 海盜船 Corsair M65 電競滑鼠 |
 | |
| 底部兩顆星形螺絲，卸下後，還無法拆開滑鼠 這種設計搞的一大堆人不會拆，到底是好是壞 |
 |
| 從上蓋尾部撬開才能使上蓋分離 |
 |
| 拆開上蓋時要小心，有排線相連接 |
 |
 |
| 滑鼠內部 |
 |
| 側鍵 |
 |
 |
 |
 |

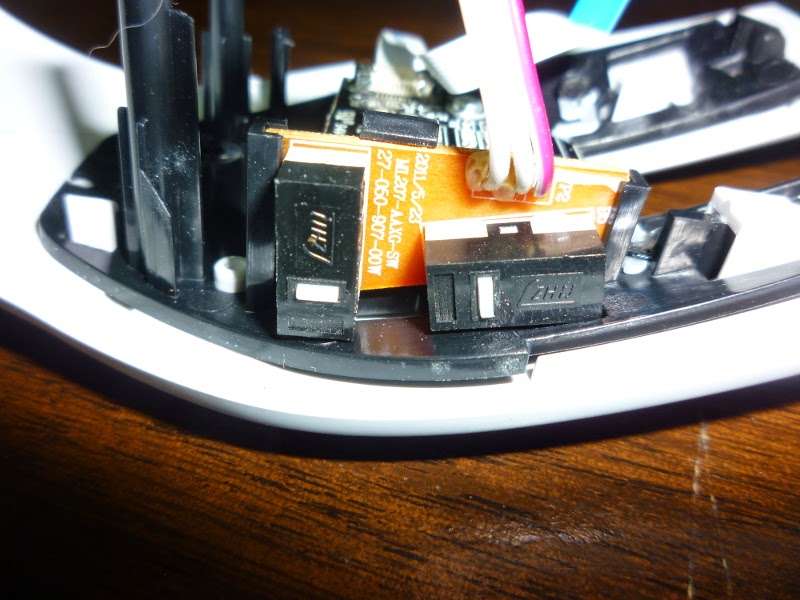

| 原廠左、右鍵微動開關 歐姆龍 OMRON D2FC-F-7N(20M) |
 |
 |
| 解焊左、右鍵 |
 |
| 解焊左、中、右三鍵和滾輪編碼器 |
 |
| 換上 歐姆龍 OMRON D2F-01F-T |
 |
| 換上 歐姆龍 OMRON D2F-F-3-7 |
 |
| 換上 ALPS 滾輪編碼器 |
 |
| 上蓋的小板 |
 |
| 完工。 |
星期五, 10月 24, 2014
海盜船 Corsair M65 電競雷射滑鼠 拆解 & 按鍵更換 OMRON D2F-01F-T D2F-F-3-7
ROCCAT KONE 雷射電競滑鼠 拆解 & 按鍵更換 Zippy DF3-S3
 |
 |
 |
 |
| 螺絲在鼠腳下，卸下即可拆開滑鼠 |
 |
| 很嚇人的一堆線 |
 |
 |
| 換上 Zippy DF3-S3 微動開關 品質好，耐用度佳，是一顆好按鍵 |
ROCCAT KONE XTD 雷射電競滑鼠 拆解 & 按鍵更換 Zippy DF3-S3
 |
 |
 |
 |
| 螺絲在鼠腳下，卸下即可拆開滑鼠 |
 |
| 少見的藍色PCB板 |
 |
 |
| 滾輪編碼器 TTC 5.1mm 高 |
 |
| 左彎腳側鍵 |
 |
 |
| 把塑膠加熱，直接黏死在上蓋， 很差的設計，不利維修 |
 |
 |
| 塑膠加熱，直接黏死，很差的設計，不利維修。 要拆下PCB板只有破壞手段一途。 |
 |
| 解焊左、右鍵，換上Zippy DF3-S3 |
 |
| 按鍵更新完成 |
