星期一, 12月 26, 2016

歐姆龍 OMRON D2F-01F、D2F-F 按鍵高度過高的解決方法

如果你換了日製歐姆龍按鍵Omron D2F-01F、D2F-F後,點擊手感不佳或是沒有清脆的段落感,這是由於日製歐姆龍按鍵的高度比大部份滑鼠用的大陸製歐姆龍按鍵 D2FC-F-7N 高了一點點,滑鼠上蓋壓住了按鍵,使得按鍵無法完全回彈所造成。

(每隻滑鼠上蓋和按鍵的間隙都不相同,按鍵高度太高的現象並不是每隻滑鼠都會發生;如果原本的間隙很大,換上日本歐姆龍可能就剛好,反之,原本的間隙剛好,就會出現問題。
如果你喜歡的是鍵程很短,按下去馬上觸發的手感,而滑鼠原本就有些間隙,那也可以直接用,不用改裝按鍵,剛好可以達到這種手感。)

解決的方法很簡單,由於兩種按鍵高度不一樣是觸發塑膠片所造成,所以把按鍵的觸發塑膠片對調,日製歐姆龍按鍵的高度就會跟原本按鍵的相同,也就可以解決手感不佳的問題。
(這個方式只適用於日製和
大陸製歐姆龍的按鍵。)

對調的方式如下:
     用大頭針把D2FC-F-7N前後的卡榫撬開,就可以拆開按鍵,把白色觸發小塑膠片拿出來。
     如 圖一、二、三

圖一
圖二
圖三

相同的,把D2F-01F或D2F-F的灰色觸發小塑膠片拿出來。有點不同的是日製歐姆龍按鍵的
卡榫是在按鍵的左、右兩側,建議先從沒有型號印刷的一側先撬開,會比較好拆開。

圖四、五、六


圖四

圖五
圖六

觸發塑膠片。左邊白色是大陸製D2FC-F-7N ,右邊灰色是日製D2F-01F、D2F-F
圖七

把D2FC-F-7N的觸發塑膠片裝到日製歐姆龍按鍵上。
圖八

要注意的是按鍵上、下蓋有方向性,反了的話,上蓋是裝不回去的。
圖九
改裝完成。
圖十

星期日, 12月 18, 2016

MAD CATZ Cybrog M.M.O.7 炎魔版雙眼雷射電竸鼠 拆解,更換左右鍵

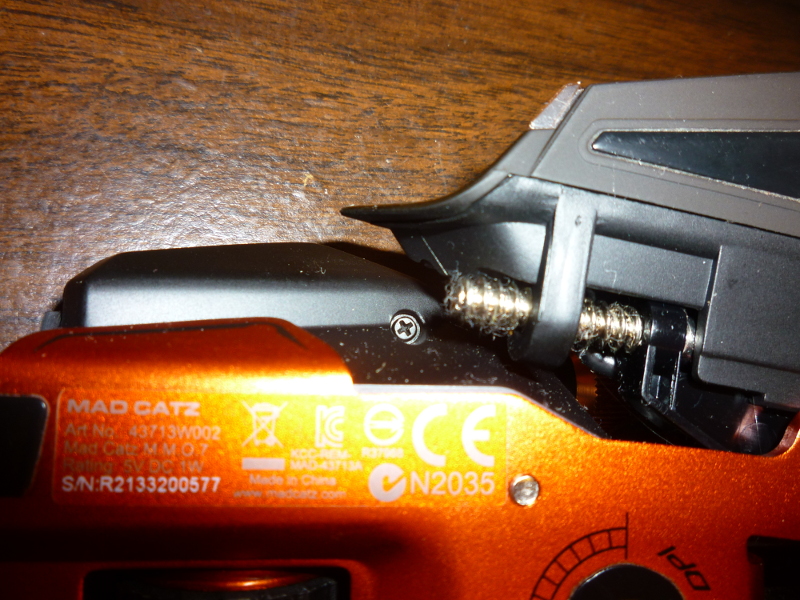

左邊二顆螺絲,右邊一顆螺絲,共三顆
拆掉後就可以拆開滑鼠




拆開這部份就可以拆掉滑鼠上層板

兩塊板子中間有排線相連
要小心拆開

上層板


下層板

原廠滑鼠左右鍵,歐姆龍D2FC-F-7N

滾輪編碼器跟大部份用的規格不同
比一般的要來的厚



換上長壽命的 Zippy DF3-S3


完工

羅技 Logitech 木星 Marble 軌跡球 滑鼠 拆解 & 按鍵更換 Zippy DF3-S3 (Disassembly and micro switch replacement)

羅技 木星 Marble 軌跡球

拆掉背面五顆螺,(一顆在貼紙下方)
就可以拆開滑鼠,拆解容易



原廠左、右鍵 歐姆龍 D2FC-F-7N

換上長壽命的 Zippy DF3-S3

完工。

羅技 Logitech M280 滑鼠 拆解 & 按鍵更換 Zippy DF3-P1L0 (Disassembly and micro switch replacement)


羅技 Logitech M280

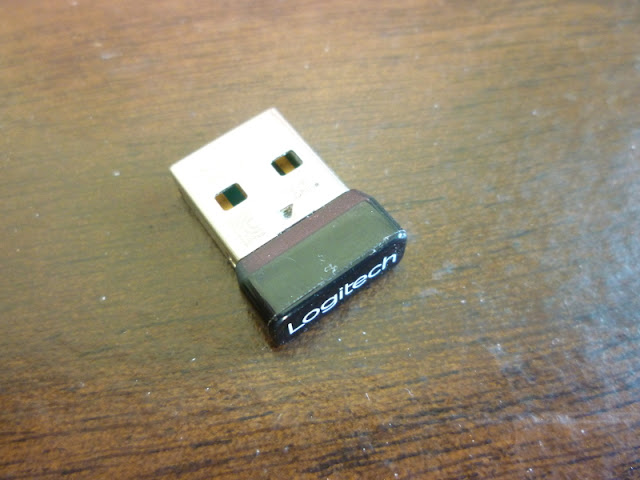

USB無線接收器
螺絲在電池盒裡的貼紙下方
只有一顆螺絲,拆下就可以拆開滑鼠



原廠左右鍵 歐姆龍 D2FC-F-7N

Kailh 11mm 高的滾輪編碼器
比較少見的中鍵

中鍵大約8mm高



左、右鍵換成長壽命的 Zippy DF3-P1L0
完工。
