| 羅技 Logitech G402 |
 |
 |
| 底部五顆螺絲，拿掉就可以拆開滑鼠 |
 |
| 滾輪中鍵 歐姆龍 B3F-1000 |
 |
| 原廠左右鍵 歐姆龍 D2FC-F-7N |
 |
| 換上高品質的 Kailh 凱華 GM 電競微動開關 |
 |
| 換上高品質的 Zippy DF3-P1L0 |
完工。
星期四, 10月 26, 2017
羅技 Logitech G402 滑鼠 拆解 & 按鍵更換 Zippy DF3-P1L0 (Disassembly and micro switch replacement)
羅技 Logitech G102 滑鼠 拆解 & 按鍵更換 Zippy DF3-P1L0 (Disassembly and micro switch replacement)
 |
| 羅技 Logitech G102 |
 |
| 貼紙底下一顆螺絲 |
 |
| 上半部兩顆螺絲 共三顆螺絲，拿掉就可以拆開滑鼠 |
 |
| 原廠左右鍵 歐姆龍 OMRON D2FC-F-7N(10M) 原廠側鍵用 Kailh 凱華 微動開關 |
 |
| 滾輪中鍵，松下方型微動開 |
 |
| 凱華 Kailh 高度 10mm 滾輪編碼器 |
 |
| 換上高品質的 Zippy DF3-P1L0 完工。 |
羅技 Logitech G303 滑鼠 拆解 & 按鍵更換 Zippy DF3-P1L0 (Disassembly and micro switch replacement)
 |
| 羅技 Logitech G303 |
 |
 |
| 底部三顆螺絲，拿掉就可以拆開滑鼠 |
 |
光學式滾輪編碼器
 |
| 滾輪中鍵 |
 |
| 原廠左右鍵， 歐姆龍 OMRON D2FC-F-7N(20M) |
 |
| 原廠側鍵 凱華 Kailh |
 |
| 換上高品質的 Zippy DF3-P1L0 |
 |
| 完工。 |
羅技 Logitech G900 滑鼠 拆解 & 按鍵更換 OMRON D2F-01F (Disassembly and micro switch replacement)
 |
| 羅技 Logitech G900 |
 |
 |
| USB 接收器 |
 |
| 底部總共六顆螺絲 |
 |
| 最上面一顆是星型螺絲，T5的大小 |
 |
| 貼紙底下兩顆螺絲 |
 |
| 底部六顆螺絲全部拆掉後就可以打開上蓋 有兩條線相連著，打開時要小心 |
 |
| 底部結構 |
 |
 |
 |
| ST STM32 控制晶片 |
 |
 |
| 滾輪跟一般羅技滑鼠用的有點不同 |
 |
 |
| 內建鋰電池 規格是 750mAh 3.7V 2.775Wh 電池底部用雙面膠黏住，很黏，要小心拆 |
 |
| 長約5.5cm |
 |
| 寬約3.3cm電池厚度約2mm |
 |
| 電池拆掉的樣子 |
 |
| 底部還有一顆螺絲 拿掉就可以拆掉滑鼠上蓋後半部 |
 |
| 上蓋後半部拆掉的樣子 |
 |
| 拿掉這部份的螺絲就可以拆掉左、右鍵機構 |
 |
 |
| 左右鍵機構 |
 |
 | |
| 用彈簧來回彈 |
 |
| 再拿掉這部份螺絲 |
 |
| 有排線相連，要小心 |
 |
| 滑鼠原廠側鍵， 歐姆龍 OMRON D2LS-21 |
 |
| 滑鼠原廠左、右鍵， 歐姆龍 OMRON D2FC-F-7N(20M) |
 |

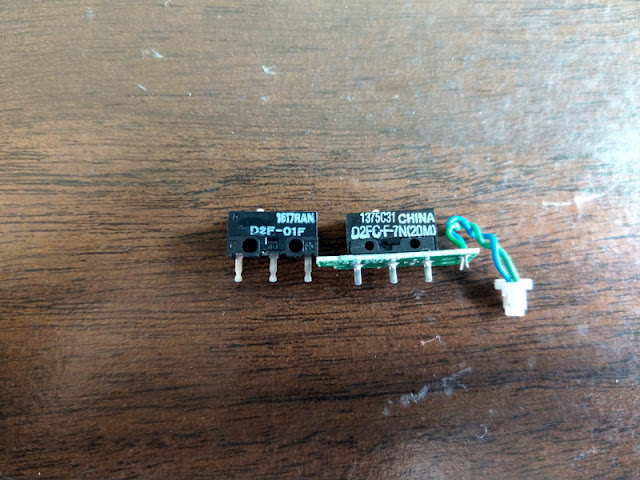

| 更換成 歐姆龍 OMRON D2F-01F |
 |
| 更換完成。 整隻滑鼠總共有30顆螺絲，機構也複雜， 更換按鍵不容易 滿分10分，給4分 |
 |
| 完工。 |
